Схеми монтажу

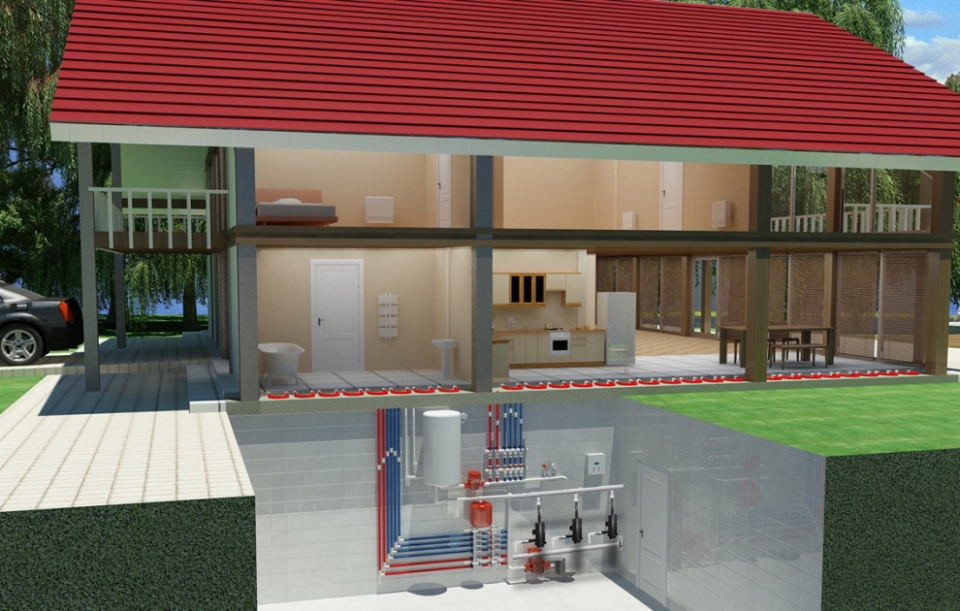

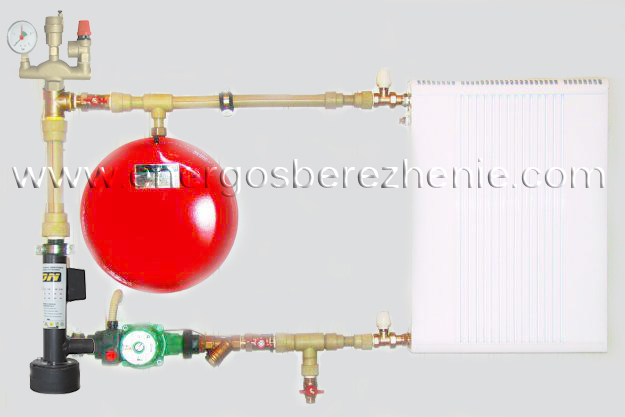

Типова схема підключення


  1. Електродний котел "ION"
  2. Блок управління
  3. Група безпеки
  4. Розширювальний бак
  5. Циркуляційні насоси
  6. Радіатори
  7. Розподільна гребінка

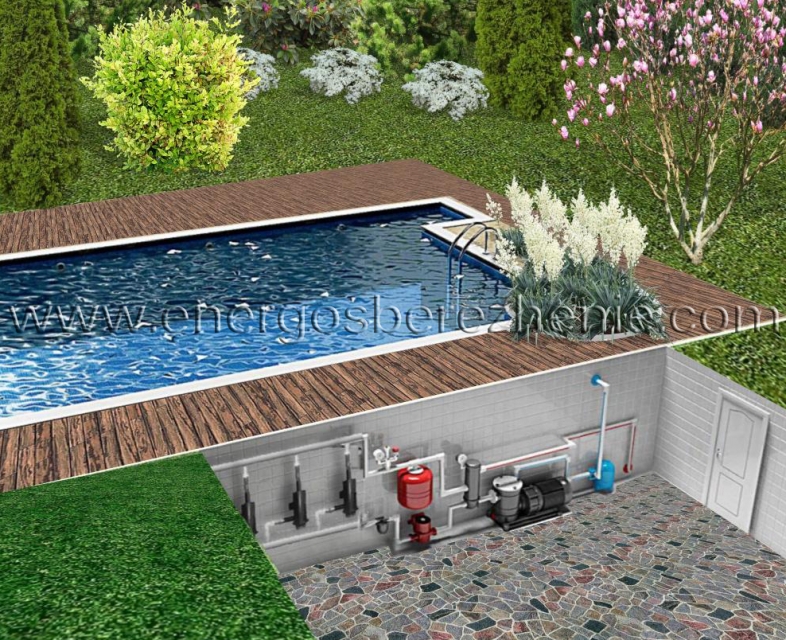

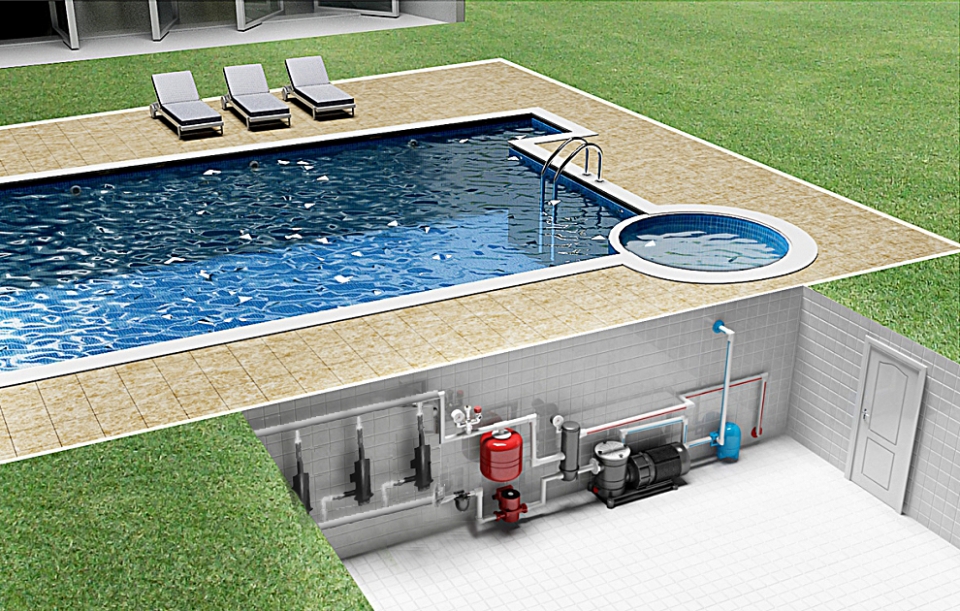

  8. Теплообмінник (для басейну)
  9. Бойлер непрямого нагріву
  10. Рушникосушка
  11. Тепла підлога
  12. Лічильник води
  13. Припливна вентиляційна установка



СХЕМА  ДВОХТРУБНОЇ СИСТЕМИ ВОДЯНОГО ОПАЛЕННЯ З ВЕРХНЬОЮ  РОЗВОДКОЮ


img0054.pngСистема водяного опалення з природною циркуляцією)





  1. Енергозберігаючий опалювальний пристрій "ION"
  2. Батарея (регістр)
  3. Датчик-реле температури
  4. Розширювальний бак
  5. Кран для зливу теплоносія
  6. Кульовий кран для обслуговування при ТО (технічному обслуговуванні)
  7. Фільтр






СХЕМА  ОДНОТРУБНОЇ СИСТЕМИ ВОДЯНОГО ОПАЛЕННЯ З НИЖНЬОЮ  РОЗВОДКОЮ


img0055.pngСистема водяного опалення з примусовою циркуляцією



  1. Енергозберігаючий опалювальний пристрій "ION"
  2. Батарея (регістр)
  3. Датчик-реле температури
  4. Розширювальний бак
  5. Кран для зливу теплоносія
  6. Кульовий кран для обслуговування при ТО (технічному обслуговуванні)
  7. Кульовий кран для обслуговування при ТО (технічному обслуговуванні)
  8. Кран для зпуску повітря.
  9. Фільтр
  10. Циркуляційний насос

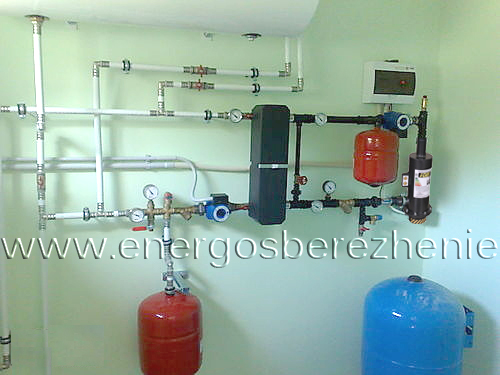

СХЕМА  ПАРАЛЕЛЬНОГО ПІДКЛЮЧЕННЯ ЕНЕРГОЗБЕРІГАЮЧОГО ОПАЛЮВАЛЬНОГО     ПРИСТРОЮ «ION» З ТВЕРДОПАЛИВНИМ ( ГАЗОВИМ ) КОТЛОМ




  1. Енергозберігаючий опалювальний пристрій "ION"
  2. Батарея (регістр)
  3. Датчик-реле температури
  4. Розширювальний бак
  5. Кран для зливу теплоносія
  6. Кульовий кран для обслуговування при ТО (технічному обслуговуванні)
  7. Фільтр
  8. Твердопаливний  (газовий ) котел.
  9. Додатковий кран для додавання в систему розчину соди.

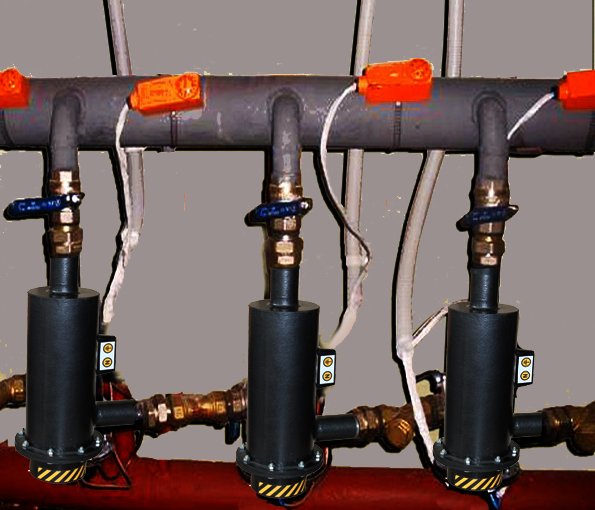

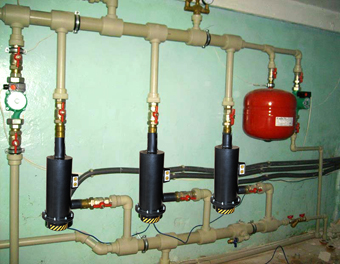

СХЕМА  ПАРАЛЕЛЬНОГО ПІДКЛЮЧЕННЯ ДВОХ ТА БІЛЬШЕ ЕНЕРГОЗБЕРІГАЮЧИХ
ОПАЛЮВАЛЬНИХ ПРИСТРОЇВ «ION» В ОДНУ СИСТЕМУ ВОДЯНОГО ОПАЛЕННЯ




img0057.png Модульная система

  1. Енергозберігаючий опалювальний пристрій "ION"
  2. Кульовий кран для обслуговування при ТО (технічному обслуговуванні)
  3. Циркуляційний насос
  4. Фільтр







ЗАГАЛЬНА СХЕМА ПІДКЛЮЧЕННЯ




  1. Електроустановка "ION"
  2. Батарея, регістр
  3. Датчик-реле температури (термостат)
  4. Розширювальний бак
  5. Фільтр
  6. Кульовий кран, для обслуговування  при ТО
  7. Кульовий кран, для обслуговування  при ТО
  8. Циркуляційний насос
  9. Електричний лічильник електроенергії
  10. Автоматичний вимикач
  11. Електромагнітний пускач (контактор)


CONTENT.jpg - Сигнальна лампа
А - Амперметр
N - Нульовий провідник
L - Фазний провідник
